慶豐電纜是在一家專業(yè)出產橡套電纜的廠家，那么橡套電纜銅絲發(fā)黑應該怎樣避免呢？下面請聽小編逐個給咱們道來。

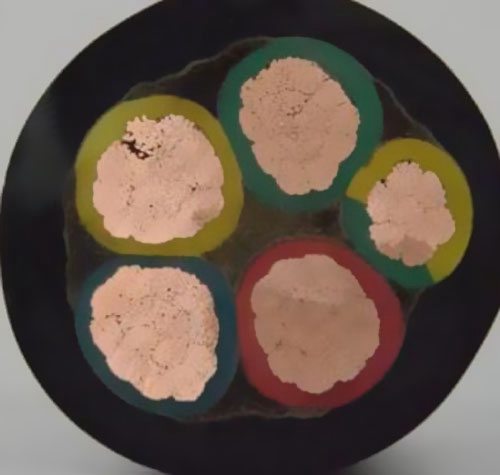

橡套電纜是一種柔軟可移動的線纜產品，由多股細銅絲作為導體，外包橡膠絕緣和橡膠護套。一般地，橡套電纜首要包含通用橡套軟電纜、電焊機電纜、潛水電機電纜、無線電設備電纜和拍攝光源電纜五類。
在運用一段時刻后，橡套電纜銅絲色彩往往會發(fā)黑。究其原因發(fā)現：導致橡套電纜銅絲發(fā)黑的原因有許多，除了和橡皮的資料配方有關外，還與銅絲自身所在的狀況、橡膠加工工藝、橡膠硫化工藝、電纜的結構、護套橡膠配方以及出產環(huán)境等許多要素有關。
二十世紀五六十時代，我國國內大多數廠家均運用一般銅桿(銅含量為99.99%，均為有氧銅桿)，出產辦法都是銅錠加熱后經多道壓拖延制得黑色銅桿，在大、中、小拉后將銅桿制成比較細的銅絲。因為銅自身并非是無氧銅，在加工過程中銅絲外表難免會發(fā)作氧化。
二十世紀八十時代，我國引入的先進無氧銅桿出產技術，以及國內自行研制的無氧銅桿工藝，使整個電線電纜職業(yè)開始運用無氧銅桿，大大地改進了銅絲發(fā)黑的問題。但因為對銅桿的加工，特別是韌煉工藝的把握以及加工后銅線芯寄存條件惡劣，使銅線芯外表發(fā)作細微的氧化。
二十世紀五十時代，橡膠絕緣均選用天然膠和丁苯膠并用配方。因為絕緣橡皮直接與銅線觸摸，不能直接運用硫磺作硫化劑，即便運用很少的硫磺也會使銅線發(fā)黑，所以不得不運用一些能夠分化出游離硫的化合物，如促進劑TMTD、硫化劑VA-7，一起還要合作硫化促進劑來進步硫化速度和硫化程度，保證絕緣橡皮的物理機械功能和電氣功能。但從絕緣橡皮的彈性、強力和永久變形功能視點來說，加有硫磺的橡皮是最好的(暫時不考慮銅絲發(fā)黑)。
實踐證明：TMTD無 法處理銅絲發(fā)黑問題。一起，絕緣橡皮會有各種色彩，其間的紅、藍、黃、綠、黑是根本色彩，這些色彩的呈現會促進橡皮發(fā)粘和銅絲發(fā)黑。配方中的首要填充劑是 輕質碳酸鈣和滑石粉，但受價格要素影響，一些廠家為了下降成本，運用的是賤價碳酸鈣和滑石粉。這些填充劑粒子粗、游離堿的含量大、雜質多，所以物理機械性 能比較差，電功能欠好，還簡單構成銅絲發(fā)黑。一些廠商用活性超細碳酸鈣來進步絕緣橡皮的物理機械功能，而活性鈣多數是用硬脂酸來處理的，這種酸也是促進銅 絲發(fā)黑的原因。硫化劑VA-7的運用，能夠改進銅絲發(fā)黑，但因為硫化程度不行，橡皮的永久變形大，會構成橡皮發(fā)粘。特別是參加促進劑ZDC今后，進步了硫化速度，為了避免焦燒，還要參加促進劑DM來推遲焦燒時刻。從促進劑ZDC的結構看，是在TETD結構中兩個相連接的硫中心接上一個金屬鋅。
銅的催化、老化是橡皮發(fā)粘的重要原因。前蘇聯電纜科學研討院實驗證明：在硫化過程中，銅從與橡膠觸摸處進入到絕緣橡膠中，1.0-2.0mm厚度的絕緣橡皮含銅0.009-0.0027%。眾所周知，即便微量銅也會對橡皮發(fā)作極大的損壞效果，這便是咱們一般說的重金屬對橡膠的催化、老化。在絕緣硫化過程中，秋蘭姆分出若干游離硫與銅反響，構成活性含銅基團。在老化時，較弱的-S-S-鍵開裂，構成活性含銅基Cu-S-。這一低分子鏈的組合與橡膠效果的一起還與氧發(fā)作反響，損壞橡膠的長鍵分子，使橡膠變軟變粘。法國橡膠研討院在研討發(fā)粘重現問題時指出：假如橡膠中含有有害的金屬，如銅、錳等重金屬鹽類，那么不論運用哪一種促進劑，都會發(fā)作橡膠發(fā)粘現象。
針對橡套電纜中硫磺向絕緣橡皮和銅線外表浸透的原因討論，前蘇聯科學家曾使用放射性同位素證明了電纜護套橡膠中硫分散的或許性。以天然橡膠為基的硫化膠中，在130-150℃的溫度下，游離硫的分散系數約為10-150px2/s。而在接連硫化的出產車間內，硫化護套橡膠時溫度保持在185-200℃之間，使得硫分散系數更大。
橡套游離硫的分散，改變了秋蘭姆橡膠的結構，或許構成多硫鍵。這些多硫化合物經過化學分化和化合完成搬遷，即"化學分散"，不只改變了絕緣橡皮的結構，下降其耐熱性，并且與銅外表發(fā)作反響，構成硫化銅、硫化亞銅，導致銅線發(fā)黑。一起，硫化銅和硫化亞銅也加快了橡膠的老化，導致橡膠發(fā)粘。
以上便是慶豐電纜給咱們介紹的關于橡套電纜的常識了，有需求訂貨各種類型標準的電纜的能夠聯絡咱們。
|
電線電纜
